다이아프램 타입 레벨전송기

제품코드	G040562
판매 회사명	(주)마커스코리아
연락처	02-2107-7676
홈페이지	-
제품홍보관	http://blog.yeogie.com/markerskorea

266 DDH Series



The user has a comprehensive choice of sensor, optimizing in-use total performance and stability.

사용자는 다양한 센서를 장착할 수있어서 기기의 안정성과 성능을 최대한 활용 할 수있습니다.

개 요

프랜지형태의 TRANSMITTER 는 다양한 환경에서 동작할 수 있습니다. 그렇기 때문에 비용을 최대한 절감할 수 있도록 해줍니다. 이 신뢰할 수 있는 센서는 가장 최신의 Sensing System을 채택하였습니다. 사용자는 다양한 센서를 장착할 수 있어서 기기의 안정성과 성능을 최대한 활용 할 수 있으며, 계기의 키패드나 전용 캘리브레이션 KIT, 또는 PC의 Software를 사용하여 최적의 프로그래밍이 가능해졌습니다.

측정원리

기본원리 - 전류가 흐르고 있는 코일 안에 전자석을 집어 넣습니다. 이때 압력에 의해 다이아프램의 위치변화를 전자석에 전달하면 코일의 정전용량이 변화됩니다. 이렇게 변화한 정전용량은 전기적 신호를 변화 시키고 이변화치를 가지고 압력을 측정합니다.

Application

▶ 정수장 및 하수처리장 송풍기 압력 측정기 ▶ 소각로 설비 ▶ 발전플랜트 및 담수화 설비라인 ▶ 가압펌프장 가압설비 ▶ 화력발전 플랜트 설비 ▶ 해수, 담수화 설비

특 징

▶ ?정확도 ±0.075% ▶ ?Span Limits   - 0.54 to 16000kPa; 2.14inH2O to 2320psi ▶ ?가장뛰어난 디지털 기술을 채용한 센서 ▶ ? 다양한 옵션을 선택할 수 있어 비용을 최대한 절약할 수 있습니다. ▶ ? 다양한 환경 설정 ▶ ? LCD INDICATOR나 휴대용 TERMINAL 혹은 PC와 연계된 LOCAL KEY제공 ▶ ? 다중 pROTOCOL 사용가능 ▶ ? HART ,PROFIBUS PA, FOUNDATION Fieldbus ▶ ?시험동작소리를 낼 수 있는 PED채용

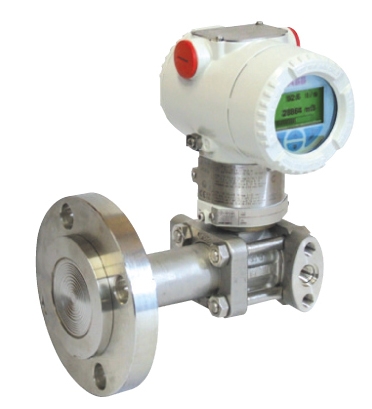

[제품사진 및 사양서]

▶ ?보호등급 : IP66/IP67, NEMA 4X   ▶ ?전기안전등급 : -IEC61010, CAN/CSA-C-22.NO.61010-1-04, Us standard UL6101-1   ▶ ?최 대 값 : 16000kPa   ▶ 최 소 값 : -16000kPa   ▶ ?시동시간 : 1초   ▶ ?절연저항 : 1000VDC에 100MΩ   ▶ ?동작시 주위온도 : -20℃ ~ +70℃   ▶ ?보관시 주위온도 : -50℃ ~ +85℃   ▶ ?정 확 도 : ±0.075%   ▶ ? 재    질 : AISI 316Lss, Hastelloy C, Monel, Tantalum   ▶ ? 출 력 값 : 4 ~ 20mA

[제품사진2]
